比较舒适的近代ar步枪：colt acr

Colt acr是一种改进自M16的发射双头弹的方案。虽然样枪都表现出一些技术上的进步，但完全达不到acr计划的目标，样枪都只能留作技术储备。Colt ACR是ACR项目里最“落后”的设计，但相对而言效果却最好。采用的先进技术不只是双头弹，还有在当时在ar系步枪上比较超前的人体工学设计。其中，某些设计以及内部的思路一直沿用至今。

Colt acr射击点射时的照片，可以看出弹头并没有互相干扰

Colt acr的机匣铭文

枪口装置

延续情况：Colt acr的枪口装置由于结构过于复杂而被淘汰，但是改进枪口装置的思路仍然存在。比如surefire制造的warcomp 556。

Colt acr的枪口装置由kac设计。是一个多功能枪口装置，有消焰功能和制退功能，并且可以降低枪口噪声。由一个外部的金属套和内部的带孔金属管构成。一部分离开开孔枪管的火药气体会被外部的金属套管阻拦，并改变气体运动方向。使气体冲击金属套管的前壁，从而缓解后坐力带来的影响。而在气体进入金属套管后，会得到充分的减速和冷却，在这个过程之后，气体才会排出。加上枪口消焰器的帮助，从而可以降低噪声和枪口火焰。

在测试中，由于双头弹的数量不多，测试者使用这个枪口装置射击了1500发m855弹，在这个过程中，枪口装置展现了其极高的强度，没有出现破损。而另外一个测试则是使用安装这个多功能枪口装置的m16a2和标准m16a2射击1800发弹药，并用高速摄像机分析结果。测试结果说明：当使用安装多功能枪口装置时，可以把传导到射手身上的后坐力降低38-40%。从而射手在进行点射时，可以更快地从后坐力导致的枪口上跳中恢复。而在全自动射击时，武器更容易控制，从而增加命中率。

另外，在射击测试中，枪口噪声降低了13.5分贝。

早期型外部有一个巨大的套筒，使火药气体可以在内部进行充分膨胀和冷却。缺点是枪口装置的尺寸较大。

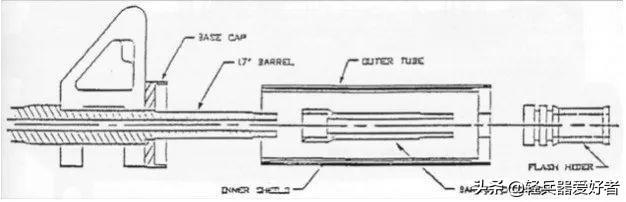

早期的colt枪口装置的结构

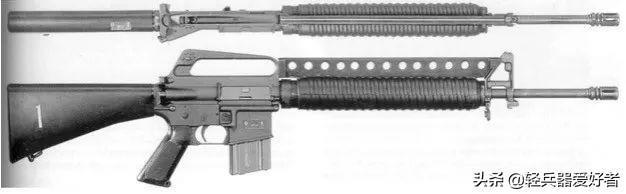

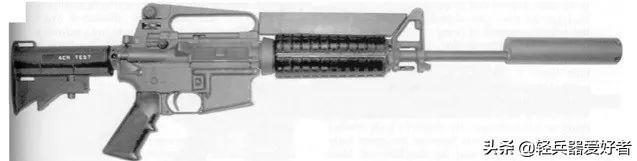

早期测试型Colt acr，使用了m16a2e1的平顶机匣，枪口装置是早期的多功能枪口装置。枪托上注明：ACR test

在之后的发展中，kac对枪口装置进一步缩小，降低了枪口装置的质量和直径，而消音器金属套材料由不锈钢更换成了钛合金，并且改变了开口的位置。进一步降低后座力，并且有利于抑制枪口上跳。然而，这个改进也带来了一系列的问题。首当其冲的，便是由于气体扩张室的体积降低，导致枪口噪声降低效率下降。另外，这个系统还带来了一些其他的问题，比如温度聚集在外部的钛合金金属套上导致的过热问题。于是，kac将外部的金属套管的材料由钛合金更换为耐热不锈钢。另外，为了防止积碳和污垢在外部套管和枪管之间积累，kac把枪口装置排气口的形状进行了修改。

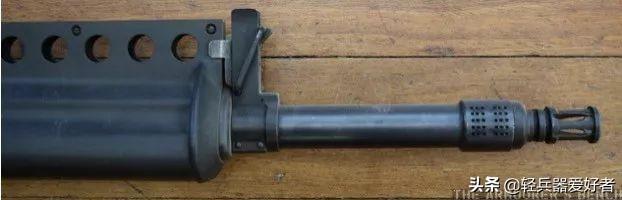

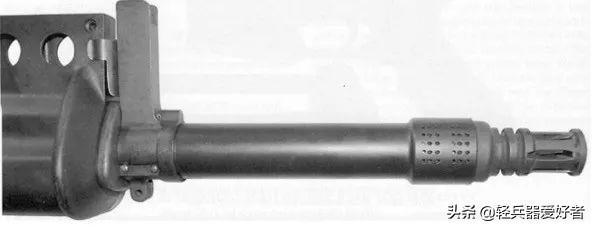

Colt acr的枪管，注意前部的长条形孔洞，用于漏出火药气体

Warcomp556枪口装置

Colt acr的枪口装置由于加工过于复杂以及过于巨大的体积而被放弃（colt acr的枪管长度为17英寸，而安装这个枪口装置后，枪管长度达到了20.5英寸）。然而多功能枪口装置的思路却仍然存在。比较近的一个例子就是surefire warcomp 556消焰器由三叉消焰器和枪口上跳抑制器构成。可以向上排出火药气体以降低枪口上跳。

后握把

延续情况：改进后握把提高人体工学的思路存在非常广泛。大量枪厂提供ar系步枪的后握把的替换件用于提高人体工学。

Colt acr的后握把经过重新设计，和标准的a2握把相比，前部仍然没有防滑纹，主要是改变了握把整体形状，握把的后部有一部分凸起，并且改变握把侧面的防滑纹区域形状。

握把前部没有防滑纹

在colt acr的官方介绍中，colt acr的握把可以适应任何大小的手掌，并且在佩戴手套和正常情况下握持都非常舒适。宣传总是很美好的，但是实际对colt acr后握把的评测我暂时还没有看见。到底舒服不舒服大多数还是看个人的手形。

辅助瞄准肋片

延续情况：步枪上几乎不使用

colt acr的辅助瞄准肋片原理类似霰弹枪的珠状准星（只有前准星，没有后照门），霰弹枪利用前准星以粗略标识枪管方向。而辅助瞄准肋片则是利用肋片以指示枪管方向。辅助瞄准肋片由HEL（人体工程学实验室）开发，肋片顶部画有白线以更明显地指示枪管方向。

使用效果:1985年1月，HEL工程师在阿伯丁试验场（Aberdeen）举行了对m16a1使用瞄准肋片的命中率测试。27个步枪手使用安装与不安装瞄准肋片的m16a1步枪对30m和75m上随机弹出的目标进行射击。结果表明：瞄准肋片可以有效提高士兵粗略瞄准的射击命中率并增加反应速度。

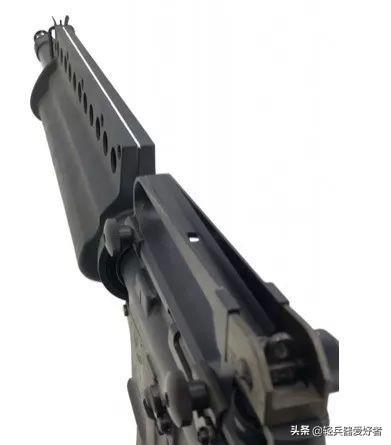

安装瞄准肋片的m16a1

另外，在另一个colt acr的测试中，由于colt acr的枪托为斜面贴腮枪托的原因，士兵在穿戴防毒面具后使用机械瞄具和光学瞄具射击的能力大幅下降。然而测试结果发现，士兵的射击命中率仍然较高。这是由于辅助瞄准肋片指示粗略枪管指向的效果。

消失原因：虽然瞄准肋片可以增加反应速度和粗略射击命中率，但是在这个系统出现前就已经出现的准直式瞄具，反射式瞄具以及之后其出现的指示器则更为有效，因此取代了这个装置。这个系统也增加了武器的体积。另外，在使用某些射击姿势（多年后出现的tob射击）的时候会降低舒适度。

可折叠前准星导气箍

延续情况：mk12 mod0使用了可折叠前准星导气箍，在矮导气箍和可折叠前准星出现后，类似的设计减少。

可折叠前准星导气箍同样并不是colt acr首创，起源应该也是m16a2e1步枪，但是我在这里同样作为colt acr的特征介绍。

Colt acr在早期使用了可折叠前准星准星导气箍，可折叠前准星可以在使用瞄具瞄准时，折叠准星防止前准星影响瞄准图像。

早期colt acr，注意导气箍，是可折叠准星。早期的colt acr的枪口装置非常巨大，顶部安装的瞄具是3x民用瞄具。

后期的colt acr则放弃了这个设计，移除了可折叠准星。

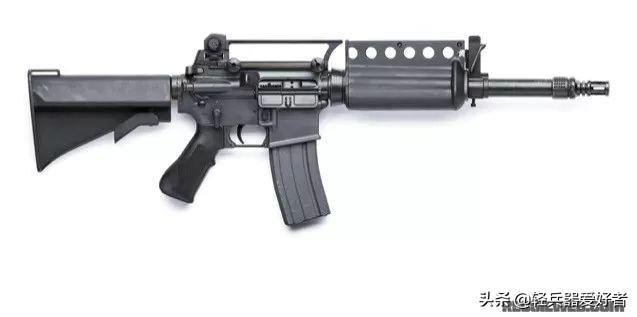

移除可折叠准星的colt acr

之后，在准星的侧面安装了枪带环。

Colt acr的前视图，导气箍上安装有枪带环

安装枪带的情况

液压缓冲器

延续情况：军用ar步枪上从未使用，民用ar步枪有部分使用。为了让可感后座对射手的感觉更加柔和，colt acr使用了液压缓冲器，利用液压装置对枪机进行缓冲。

消失原因：液压缓冲器可能导致在使用膛压较低的弹药时枪机后座不到位。从而导致供弹故障。另外，液压缓冲器内没有活动的惯性块，导致其在闭膛时可能出现枪机反跳问题。

现代还有一些公司仍然在制造液压缓冲器，主要供应给民用ar。还有些思路类似液压缓冲器的弹簧ar系步枪缓冲器。

平顶机匣和可移除提把

延续情况：继续使用，且使用频率级高。

其实最早使用平顶机匣的ar系步枪并不是colt acr，我目前看见最早的是m16a2e1，e的意思指增强。（如果有人考证到更早的请留言补充）但是m16a2e1目前所可以考证的资料非常少，而且平顶机匣的设计确实被colt acr使用。所以我就作为colt acr的特征介绍。

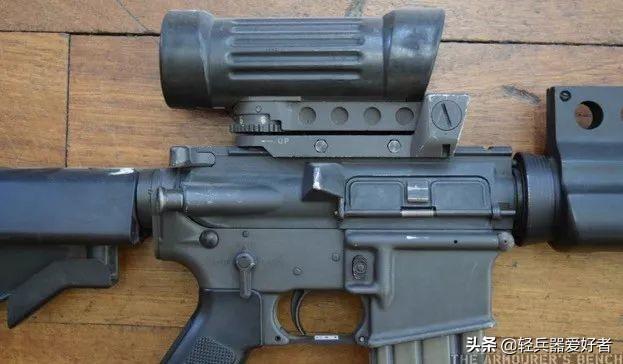

M16a2e3也使用了平顶机匣，注意机匣的铭文

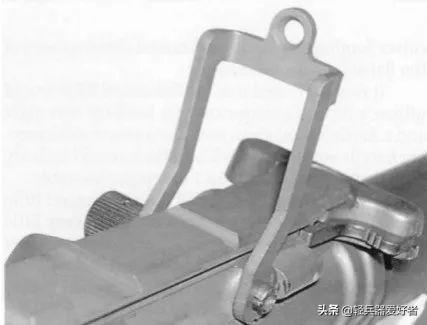

M16a2e1的后备机械瞄具

上面的三张图是早期的colt acr，使用m16a2e1的平顶机匣和后备机械瞄具。

为了更好的安装机械瞄具和光学瞄具，早期的colt acr在平顶上机匣上使用导轨用于安装瞄具。然而用于安装提拔机械瞄具使用平顶上机匣的导轨并不是1913标准导轨。Colt acr的早期样枪使用可调节的燕尾槽安装瞄具，之后则使用colt的韦佛型导轨。

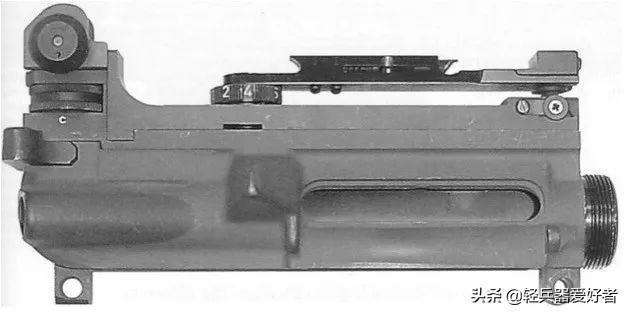

使用燕尾槽的机匣

这是使用m16a2e1导轨机匣的colt acr。在之后，colt 取消了colt acr的后备折叠机械瞄具。

之后的情况

和1913标准导轨相比，colt acr后期使用的的导轨窄了2mm，而中间开的槽是半圆形槽，而不是1913导轨的方形槽。

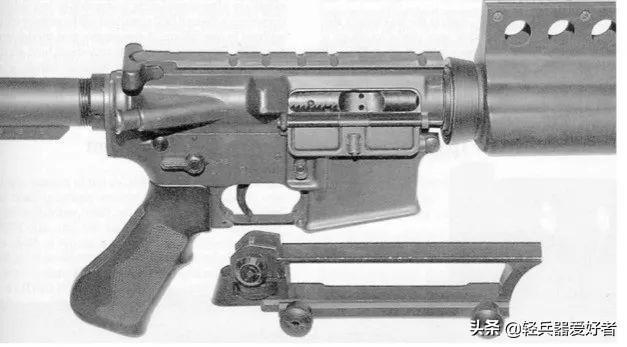

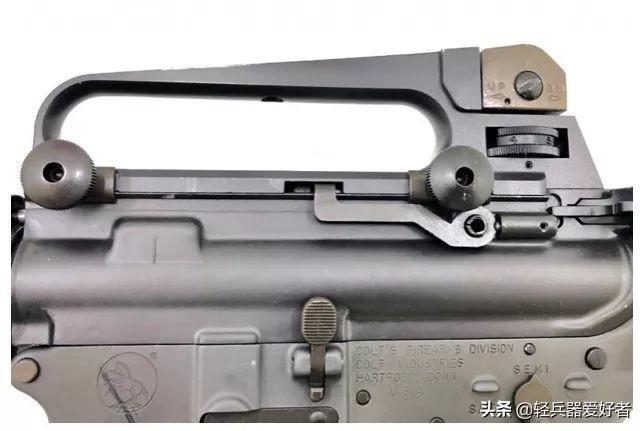

提把作为后备机械瞄具使用，在需要更换光学瞄具时，可以把提拔拆卸，在导轨上安装光学瞄具，降低瞄准基线，增加舒适度。

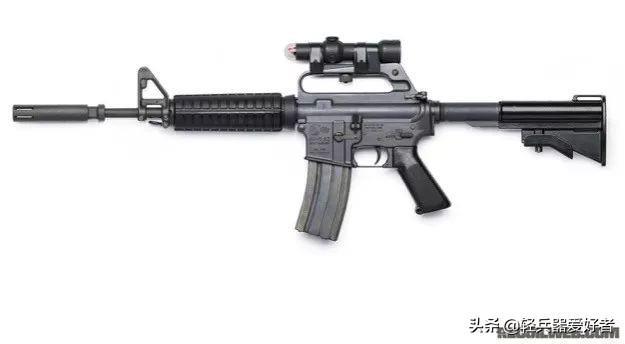

在acr计划结束后，平顶上机匣得到了延续，m4也使用平顶上机匣，不同之处在于机匣顶部的导轨。机匣顶部导轨换成1913标准导轨，和之前的导轨相比，新的导轨的方形槽可以更有效地固定瞄具，减少后坐力的晃动导致的瞄具松动。另外，colt acr晚期的导轨的圆形槽部分的机匣厚度较薄，可能影响机匣的强度。

可拆解提把也得到延续。可拆解提把为了增加强度，增加使用舒适度以及降低制造难度，对形状做了一些修改。形状和m16a2的提拔几乎相同，除了m4的提拔可以从机匣上拆解。

不过，colt acr也使用过固定提拔，如下图。

但是目前我无法确定到底是有人把m16a2的上机匣安装在colt acr上还是真的在colt acr的发展过程中有这个型号。

增加握持手感的三角护木

延续情况：三角护木几乎不再使用，但是增加给护木握持手感的思路得到延续。

colt acr的护木为了增加握持手感，使武器可以更好的握持，colt acr在m16a1的三角护木的基础上做了改进，两侧各增加了一个凹槽，用于安放手指，增加握持舒适度。另外，colt acr的护木还可以增加握持紧实度，更好的抵抗枪口上跳，还可以让手掌较小的射手更容易握持护木。

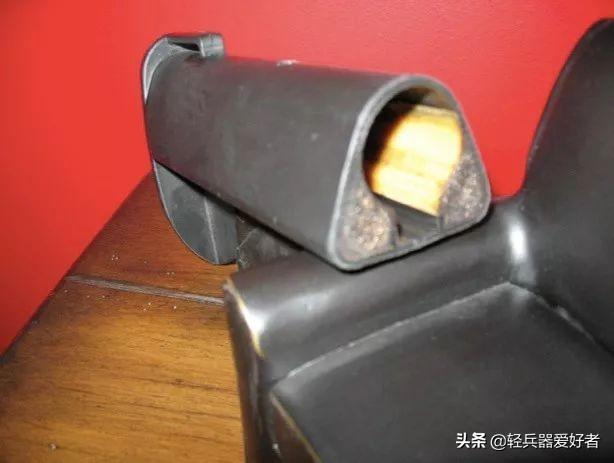

三角护木的指槽

消失原因：三角形护木为左右两半式的护木，增加存放备件的复杂性。而且表面较为光滑，防滑能力较差。而和同时期出现的m16a2护木对比，m16a2护木外表有防滑肋条，另外，m16a2护木为圆柱形上下两半式且上、下两半完全对称，在军械库存放的备件不必单独区分左护木和右护木。M16a2护木在生产上明显优于colt acr的护木。

虽然这种护木已经几乎不会再出现，但是增加护木握持手感的需求仍然存在。比如urgi的mk16护木采用了mlok插孔，和四面导轨护木相比，减小护木直径以及表面的凸起物，从而增加握持手感。

双面快慢机

延续情况：美军军标ar15下机匣暂无，m110下机匣有双面快慢机，m27下机匣有双面快慢机。

后期的colt acr安装了双侧快慢机。双面快慢机的优点在于其可以在另一侧手操作时也可以拨动快慢机。然而缺点为：在使用半自动状态时，在另一侧的扳机指可能受到快慢机拨杆的阻碍从而误拨动快慢机。

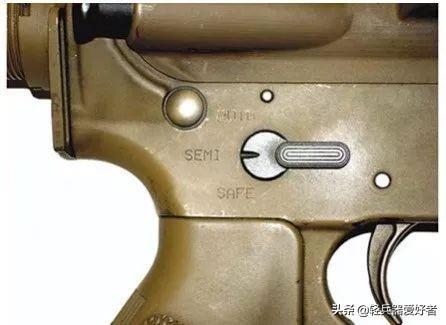

Colt acr右侧的快慢机

c8在后期为了防止快慢机在单发状态下干扰扳机指，把右侧的快慢机拨杆截短。在左手使用时，可能手指会难以触碰快慢机，但是缓解右手，在使用半自动状态时，在另一侧的扳机指可能受到快慢机拨杆的影响

Colt 的Mrr步枪的右侧快慢机拨杆的长度有一定缩短，缓解在半自动时扳机指受到快慢机拨杆的影响。

Colt scar则算是真正解决了这个问题，快慢机拨动角度只有45°，而且快慢机拨杆不会出现在阻碍手指的位置。

Colt scar的快慢机，虽然解决了这个问题，但是由于操作惯性的问题，并没有得到大量推广

多位置可伸缩枪托

延续情况：出现于大部分常规复进簧管ar系步枪，但是目前8档位的可伸缩枪托已经消失。

虽然可伸缩枪托的思路在car15冲锋枪上就已经出现了，但是这种较为接近现代ar的多位置可伸缩枪托的思路的首次出现是在xm177上（目前我没有找到更早的，出现了请补充）。

Car15的枪托伸缩

Xm177的两个伸缩档位

空军的GAU-5A步枪，由xm177改进，枪管为11.5英寸枪管，缠距为1：12，枪口安装了xm177的枪口装置，枪托为两个档位，瞄具为Normark Singlepoint 准直式瞄具。这套配置是越战中1970年11月21日突袭Son Tay行动中使用。行动代号：象牙海岸（Ivory Coast）行动

Colt在设计colt acr时，把原来的两个枪托伸缩档位增加到8个伸缩档位，以提供8个枪托位置。可以在室内cqb时使用较短的枪托作战，增加灵活性。也可以让士兵选择最适合自己的枪托长度。复进簧管的侧面写有数字，用于标识枪托的档位。

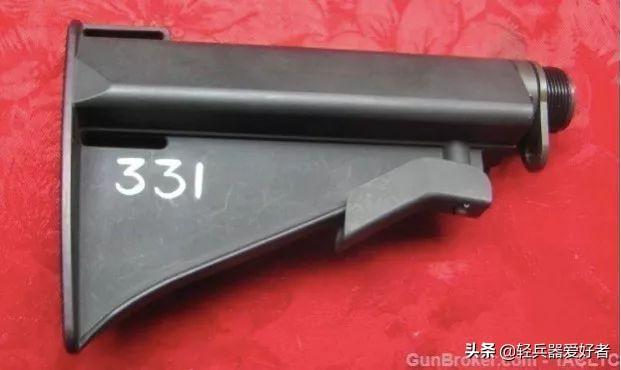

现代，枪托的档位已经从2个位置演化为4个位置和6个位置。8个位置相对于6个位置，对人体工学增加的效果不明显，而且增加制造难度。所以目前，ar系步枪的枪托普遍使用6个档位。

斜面贴腮枪托

延续情况：斜面贴腮面枪托使用较为广泛，现在很多ar系步枪枪托都使用了类似的设计。

Colt acr的枪托应该是第一个ar系步枪上的斜面贴腮枪托。

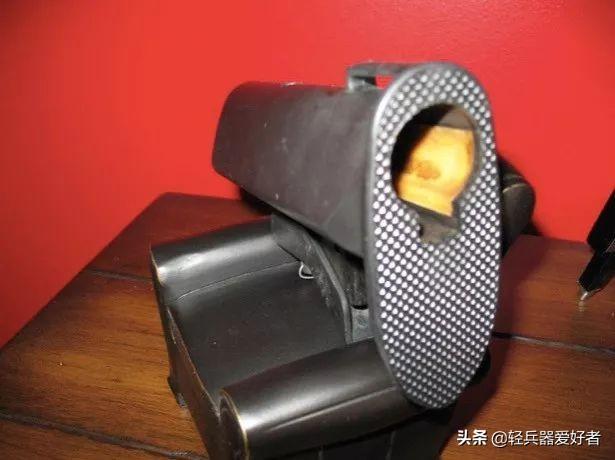

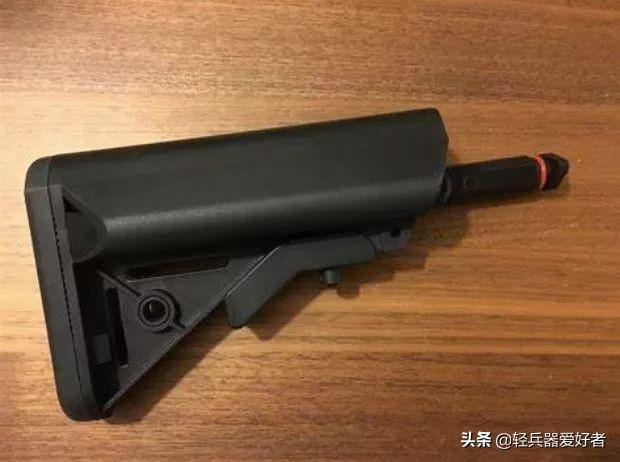

材料是玻璃纤维增强塑料。其形状类似crane为sopmod研制的斜面贴腮枪托，有两个贴腮面。和同时代ar系步枪的标准固定枪托，以及第一个ar的标准伸缩枪托相比，使用舒适度都更高。然而这种枪托的缺陷是没有空间用于储藏附件。现代的斜面贴腮枪托大多会使用贴腮的空间作为附件安放空间。
