​哪种汽车贴膜比较好？

哪种汽车贴膜比较好？

这层膜真的很重要？望着外面的阳光大好，我毫不犹豫点头，天TMD太热……而当车停到户外时，车内温度堪比熔炉，被长期炙烤的车内内饰，不管是啥材质的，恐怕寿命都……细思极恐

开车的时候还好，有空调吹着，BUT，太阳光从前挡风玻璃直射到手臂时还是会热辣辣的痛，晒黑了？晒伤了？总之，难受！

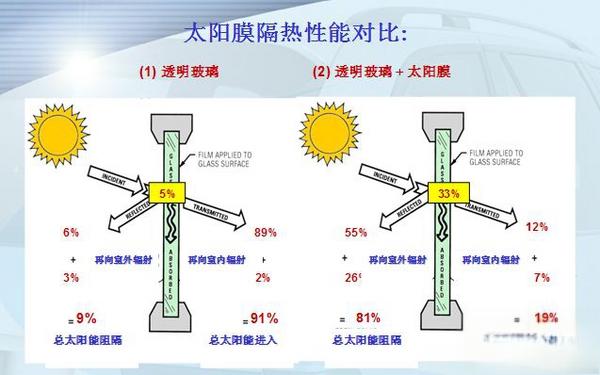

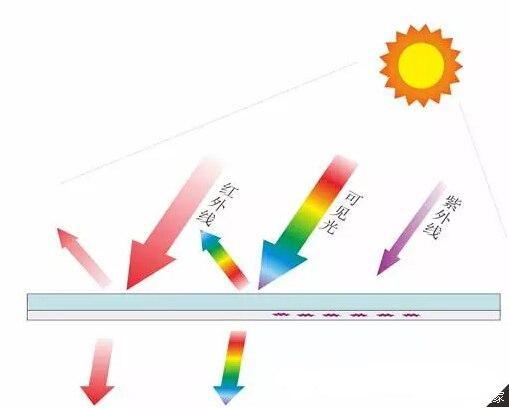

先说说太阳能量的组成，太阳热量有49%来自于可见光，49%来自于红外线，还有2%来自于紫外线。紫外线又分UVA、UVB和UVC，其中UVA和UVB能够穿透大气层到达地面，UVA能够晒黑我们的皮肤，而UVB则能够促进维生素D的生成，这就为啥小朋友刚生出来要多晒太阳的缘故，而UVC则基本被臭氧层反射。所以说要解决太阳光热量的问题，我们能够从两方面入手：一是阻隔可见光，所以大家家里和车里要挂窗帘，这样接解决了可见光的49%的热量，还有一个就是阻隔红外线，但是红外线能够穿透窗帘，你不可能把窗户封上吧？那只能找东西反射掉红外线，所以隔热膜这种东西就出现了，能够保持一定透光率能够让人从内往外看，又能够反射大部分红外线从而解决红外线部分的热量问题。所以隔热膜为了解决热量这个问题，无非是从可见光或者红外线方面入手，如果要阻隔可见光热量，那么将膜的颜色染的深点即可，而要阻隔红外线，那一定需要一面能够反射红外线的“镜子”或者将红外线封闭起来而不进入车内，这就是隔热膜的隔热原理了。以下就是贴膜前后对比，隔热膜无非就是反射热量或吸收热量而形成热能阻隔，从而让更少的热量进入车内或室内。这个型号的隔热膜能够阻挡81%的太阳热量，而不贴膜的玻璃只能阻挡9%的，这就是你贴了膜感觉不那么热的原因。

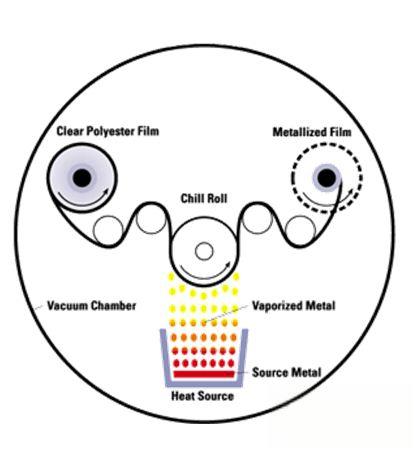

安装胶汽车隔热防爆膜的安装胶和建筑用的膜安装胶不同，汽车膜用的是PSA压敏胶，即施与压力后胶才会工作，辨别方法是撕开离型纸(也叫安装保护层)用手摸胶，感觉粘手就是PSA胶；而建筑膜主要用CDA干胶，这种胶撕开后不黏手，只有在安装好后通过化学变化慢慢发生粘性而与玻璃粘合在一起。为什么要采用两种胶的设计？主要是因为汽车玻璃有弧度和不断升降(侧窗)，而建筑玻璃则一般不会运动且弧度较少，所以汽车膜一般用PSA胶。车膜好不好很多时候可以用撕开安装胶来辨别：如果撕开胶有很大的异味，那么这款膜一定不好，而撕开没有刺激性味道或者味道很轻微，这个膜应该算质量不错的膜(只能代表厂家良心，不代表性能)。厚度最后说说隔热膜的厚度问题，一般的隔热膜厚度都是以“密尔”(Mil，1/10毫米厚)作为单位，常见的汽车膜厚度在1.5密尔、或者3密尔。一般来说有防爆性能的膜都在4密尔以上，而4密尔的膜由于太厚，难以在前后档烤出弧度和用在侧窗升降玻璃(上下升降会让胶条与膜发生摩擦，导致隔热膜移位和出现磨损)，所以一般防爆膜都用于建筑膜上。技术流派1.茶纸：现在很多柳州五菱还在贴，木有任何隔热效果，内外看都是一样黑2.染色膜：就是用颜料将PET基材染色，形成不同的透光，从而阻挡来自于可见光的那部分热量，而红外线则无法阻挡，现在低端的隔热膜都是这种技术3.真空蒸发：这种技术是将金属气化然后沉淀在PET基材上，蒸发的涂层均匀度很难控制，所以质量层次不齐。这种膜的特点就是像个镜子一样，以前我们经常见得外面和镜子一样就是这种膜。这种膜的隔热不错，但是反光率和透光率太差，现在一般用于建筑的玻璃天顶用于隔热，汽车上很难看到。

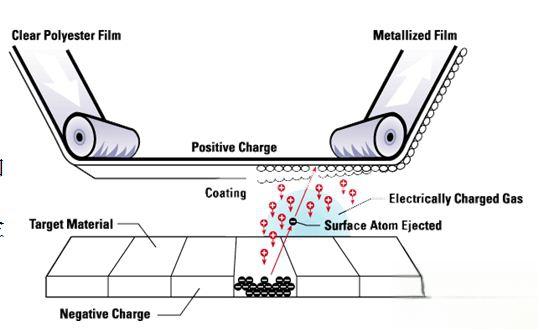

4.磁控溅射：这是上个世纪90年代的技术，其中有分金属溅射和陶瓷颗粒溅射两种，也是现在主流的技术。金属溅射是将金属离子化，然后通过正负电极将金属离子打到PET基材上，这种技术能够让金属均匀的附在PET基材上。由于金属对太阳光红外部分会吸收和反射，但是吸收的那部分又会变成远红外辐射到车内，所以溅射的金属层数和种类需要特别要求，所以这种业内就叫光谱选择性磁控溅射车膜，而另外溅射的陶瓷颗粒有独特的特性，基本将红外线吸收，最终向车内辐射远红外，这种一般业内叫陶瓷吸热膜。

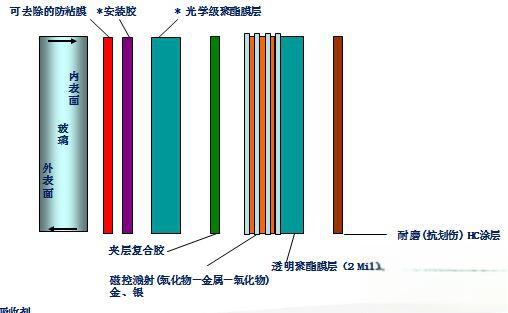

5.日系常用的多层结构：这是一种日系厂家常用的技术，通过微复制技术在PET基材上相当于刷上一层又一层的特殊材料，而形成多层光学层，光线进来后会被折射和反射，但是主要的还是在内部反射而将热量积累在隔热膜上，其在业内一般也算在吸热膜的范畴。膜的结构市场主流技术是磁控溅射，所以以磁控溅射膜为例，隔热膜一般分以下层，按从玻璃内面开始计算：1.安装层，一般有安装胶2.PET基材3.夹层复合层，一般含有紫外线吸收剂4.金属磁控溅射或者其他物质溅射层5.PET基材6.防刮花涂层

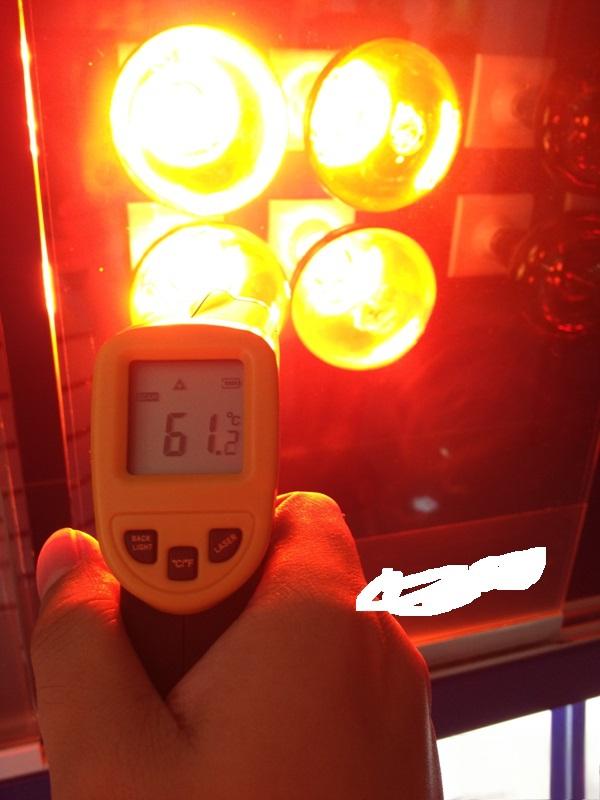

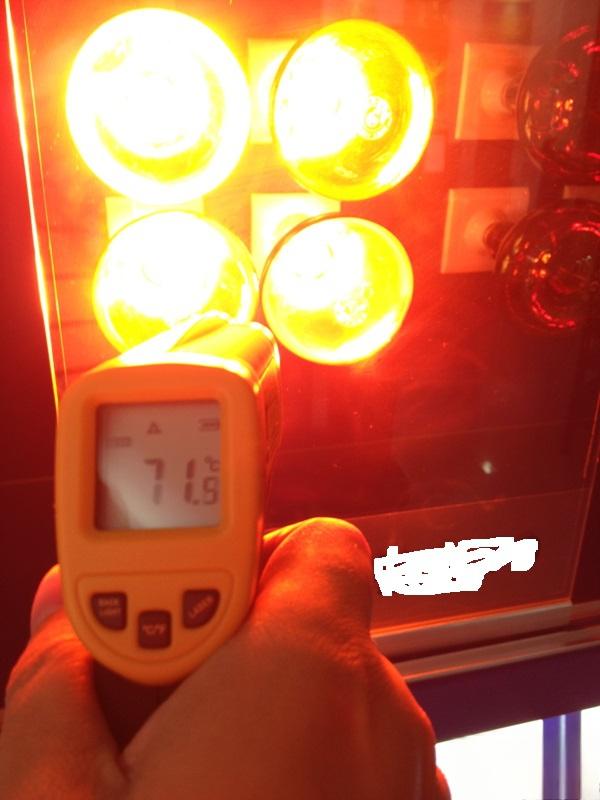

全世界能够生产光学级PET的厂家就那么几个，美国的就是杜邦、3M，日本就是三菱和住友，然后就是2-3个台湾厂家，全世界的隔热膜厂家基本都从这几家买核心的PET基材，大厂有钱就买一卷中最中间的那米，而其他小厂都是找他们买边缘的质量差的基材，这个成本和性能差异可不小的。性能测试测试灯为红外线热灯，每盏275W，4盏合计1100W，相信大家看到这个参数就知道能有多热了吧。第一张为不贴膜的普通玻璃，用热灯照射30秒后的玻璃温度。

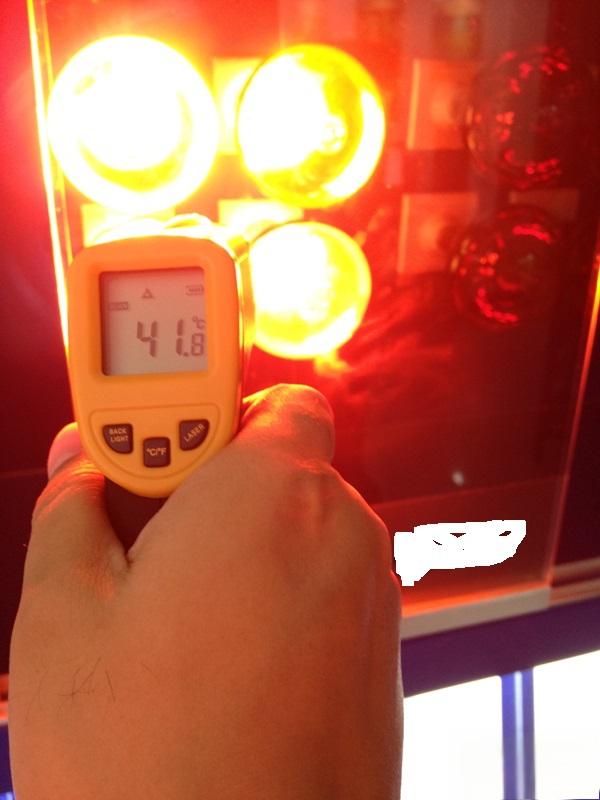

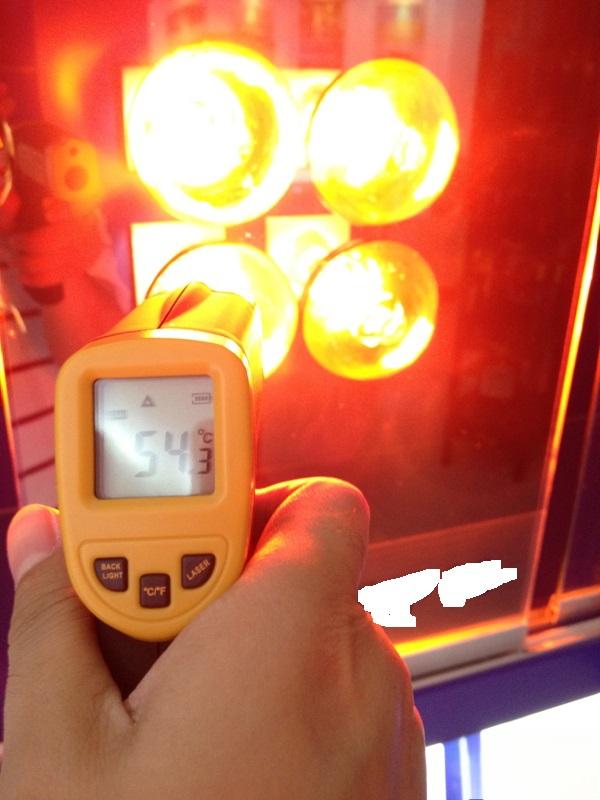

第二张为贴了我们公司顶级前档的玻璃，照射时间相同。

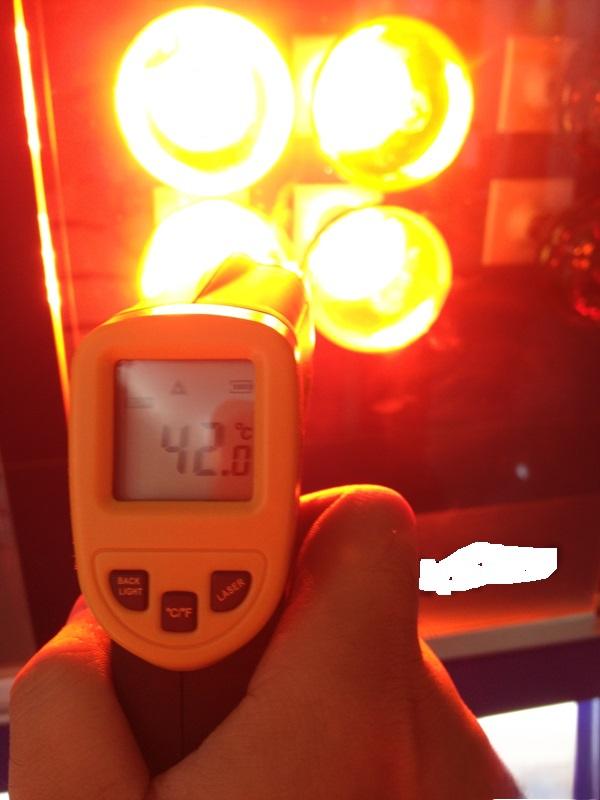

第三张为贴了我们公司中档前档的玻璃，照射时间相同。

第四张为贴了我们公司低档前档的玻璃，照射时间相同。

第五张为贴了我们公司顶级侧档(与顶级前档技术相同)的玻璃，照射时间相同。

第六张为贴了我们公司中档侧档的玻璃，照射时间相同。

现在介绍隔热膜的几个厂家吧，中国国内的汽车隔热膜品牌大家有还知道有多少吗？有12000多个！！！但是全世界顶级的厂家就那么几家，如何分辨隔热膜品牌是否是大厂的，有自己工厂和核心技术的，大家只要上这个网站就可以了。IWFA国际窗膜协会和欧洲窗膜协会EWFA，参加这个协会只能是生产厂家，而什么贴牌商之类无法参加的，所以是不是真正的国际品牌和进口产品，大家看这个网站就一目了然。IWFA址：http://www.iwfa.com/BusinessLocator/FindaManufacturer.aspxEWFA网址：http://www.ewfa.org/membersIWFA现在的会员有：

国内品牌：3M(部分产品日本和韩国代工)国家：美国伊斯特曼化学国内品牌：龙膜国家：美国哈尼塔国内品牌：圣罗、酷思迪(315被曝光的那家)国家：以色列(工厂所在地)强生国内品牌：强生国家：美国马迪克国内品牌：雷朋(部分产品，非全系列产品)国家：美国舒热佳国内品牌：量子膜、舒热佳国家：美国首诺化学(去年被伊斯特曼收购，EWFA网站还没改)国内品牌：龙膜国家：美国EWFA现在的会员有：

这上面没有的厂家之外都是一些很小的工厂，例如印度的“寰球Global”和美国的“圣科Suntek”，再就是一些更不知名的小厂了，例如韩国的、日本和台湾的。这些小厂的东西一般都用于一些国产品牌或者冒充国际品牌的品牌上，产品从技术和性能上与上面几家大厂比差距都很明显，尤其是顶级的产品差距非常大，但是低档系列的性能和价格差距比较小。我只针对这些国家大厂的技术特点进行介绍，其他不在这个名册上品牌的产品建议大家不要买了，质量和性能是没办法保证的。为什么没保证？因为那些到处oem的品牌今天可以从一个顶级厂家oem产品，等产品打开了市场和建立了一定的口碑就会转向韩国或者台湾工厂oem，这样利润空间大了很多，但是产品质量却下降了，这种情况行业内还真不少见。按照顺序给各位介绍一下这些大厂的技术特点，大家可以了解一下：

3M

据说是发明了第一张隔热膜，其实是发明了PSA胶的隔热膜。现在3M除了顶级的晶锐系列自己生产，中档的产品是日本三菱代工，低档是韩国工厂代工(以前是舒热佳代工)，其主要的技术是主要采用热蒸发技术，少部分磁控溅射技术，顶级使用多层微复制技术。由于其热蒸发技术相当过硬，所以产品质量还不错，缺点就是内反光太高。

龙膜

龙膜发明了第一张隔热膜，其的生产线规模和产量都是世界第一的，其也是世界第一品牌。其核心的技术是深层染色和真空蒸发镀铝技术，连3M、舒热佳等厂家都会找其购买染色的PET基材半成品。其大部分产品为深层染色，少部分为热蒸发，顶级用磁控溅射。

圣罗、酷思迪

315被曝光的品牌，产品性能一般，卖点就是防爆。其主推4密尔和8密尔的防爆膜，宣称是防弹，其实都是扯淡！其技术主要也是磁控溅射和热蒸发。强生：国内是一家央企在代理——中国建材装备总公司，这个央企经常将质保3年私自更改为5年，其主要使用深层染色和磁控溅射，顶级产品使用磁控溅射陶瓷吸热技术。

雷朋

台湾一家公司在中国注册了“雷朋”品牌，以便和那款牛逼的太阳镜混淆品牌，其实这个台湾公司注册地在上海和厦门，其顶级的产品从美国马迪克oem，其他产品都是台湾本土制造，性能和质量很一般。

量子膜、舒热佳

这家公司2003年才进入国内时间，真正市场操作是2007年才开始。其2011年前属于比利时贝卡尔特，2011年下半年被卖给了法国圣戈班。由于当时贝卡尔特拥有全世界最顶级的磁控溅射机器的核心设计和制造能力，所以这个品牌全系列产品都是磁控溅射，而且性能都不错且质量比较稳定。由于拥有核心技术，所以其顶级产品的性能做到了全世界第一，没有其他品牌可以比。该品牌特点是质保时间非常长，零售市场产品质保全部都在10年，而其他品牌最多也就8年。

可能大家会说那么国内有名的“威固”呢？满街奔驰宝马不是都在贴这个牌子吗？这个难道不是名牌？这个的确是名牌产品，而且产品质量也还行，但是仅仅限于顶级产品。

该品牌和琥珀光学以前都属于一家新加坡私人公司，这个公司成功的在中国和东南亚运营了“威固”和“琥珀光学”这两个品牌，威固和琥珀光学的那家新加坡公司在2010年时候被龙膜收购了，其品牌和经销商渠道都属于龙膜。威固在国内是一家中国人做国内总代理，当年他们请了为可口可乐做VI设计的公司帮他们设计和做产品定位，这也就是为什么大家看到“威固”感觉很国际化的缘故。威固的定位非常成功，市场运作手段也很好，只推顶级产品并大量贴车标，所以给人感觉这是个高端的品牌。品牌的确是高端的，但是其一直都是代工的，其背后的代工厂是美国韶华科技(Southwall)，在2011年时候美国韶华科技由于亏损，需要出售全部资产和技术，当时叫价9000万美金，本来舒热佳要去收购，结果被缺乏磁控溅射技术的龙膜1.1亿美刀高价收购了。

美国韶华科技也是全线磁控溅射技术，威固顶级的V70产品就是这家公司生产，琥珀光学的顶级产品也是这家的磁控溅射陶瓷技术，产品性能也非常不错，这个厂家唯一的缺点就是缺乏复合的技术，就是不能把几层膜给粘起来，所以它一般都是做好磁控溅射中间层，然后再交给其他厂家帮忙复合，而威固的V70就是舒热佳的工厂帮忙复合的。说了那么多，其实威固的品牌和部分产品非常不错，但是仅仅限于顶级V70这个产品，因为毕竟是美国生产的，其他的中低端产品其不是韩国人做的就是台湾人做的，性能很一般，但是依靠这个“高端”的品牌卖了高价。个人建议：买膜就要买大厂和有工厂的，质量和品质有保障，实在不行买一些oem的也行，但是也要是大厂出的。最后讲讲如何选择隔热膜和各个厂家核心产品性能特点和缺点。前挡膜怎么选？由于前档国家要求70%以上透光率，所以如何做到高透光又高隔热这是技术含量要求非常高的，所以各个厂家最核心的科技都放在前档上面。选择膜我们要看几个参数：1.透光率：越透明就越清晰，但是好膜都是单向透视的(尤其是侧档)，并不是透光率低就看外面看不清楚，好膜就算透光率只有20%，看外面还是会很清晰的

美国韶华科技也是全线磁控溅射技术，威固顶级的V70产品就是这家公司生产，琥珀光学的顶级产品也是这家的磁控溅射陶瓷技术，产品性能也非常不错，这个厂家唯一的缺点就是缺乏复合的技术，就是不能把几层膜给粘起来，所以它一般都是做好磁控溅射中间层，然后再交给其他厂家帮忙复合，而威固的V70就是舒热佳的工厂帮忙复合的。

说了那么多，其实威固的品牌和部分产品非常不错，但是仅仅限于顶级V70这个产品，因为毕竟是美国生产的，其他的中低端产品其不是韩国人做的就是台湾人做的，性能很一般，但是依靠这个“高端”的品牌卖了高价。

个人建议：买膜就要买大厂和有工厂的，质量和品质有保障，实在不行买一些oem的也行，但是也要是大厂出的。最后讲讲如何选择隔热膜和各个厂家核心产品性能特点和缺点。由于前档国家要求70%以上透光率，所以如何做到高透光又高隔热这是技术含量要求非常高的，所以各个厂家最核心的科技都放在前档上面。选择膜我们要看几个参数：1.透光率：越透明就越清晰，但是好膜都是单向透视的(尤其是侧档)，并不是透光率低就看外面看不清楚，好膜就算透光率只有20%，看外面还是会很清晰的

2.太阳能总阻隔：请注意是“总阻隔率”而不是“阻隔率”，很多厂家喜欢拿太阳红外线某个波段的阻隔率来说自己性能强，但是刚才说了太阳光热量有49%是自然光，49%是红外线，还有2%是紫外线，而且红外线还有多个波段！2月底广州汽车改装展我看到一个国内厂家宣称自己太阳能总阻隔率达到99%！要知道全世界最顶级的70%透光率的前档太阳能总阻隔也只能做到55%！真的笑掉大牙！如果真的要达到99%，那么前档用一块水泥才能达到！3.内反光率：就是坐在车内看玻璃，看到里面的影子有多深，这个参数越低越好，一般顶级前档产品在8%-9%，侧档如果达到11%以上就会有点不舒服，尤其是内饰有银边的，那就需要切掉三角窗。4.紫外线阻隔率：隔绝紫外线能力，一般都在99%以上，极限的达到99.9%，如果是100%也会不好，毕竟我们还需要UVB来促进维生素D的合成。先讲讲各个公司的最顶级的产品(只讲前档)特点，前档市场售价大都在4800元左右：3M晶锐系列使用微复制吸热技术，5年质保。优点：透光好，对红外线全波段阻隔率很强，透光率72%，太阳能总阻隔52%，内反光8%，紫外线阻隔99.9%缺点：吸热技术，大量热量会积聚在膜和玻璃上再向车内辐射，其实热量最终还是传到车内。这种膜在北方比较合适，在南方使用起来有点够呛。龙膜AVS70使用磁控溅射金属技术，单层磁控溅射7层金属，8年质保。优点：透光率73%，太阳能总阻隔55%(龙膜习惯虚标参数，标注58%，实测55%)，内反光8%，紫外线阻隔99%缺点：氧化严重，裁剪下来半个小时不张贴就开始边缘发黑氧化，部分内置导航的车型影响GPS信号(锐志，皇冠)。强生IR70使用磁控溅射陶瓷技术，成分为氮化钛陶瓷，8年质保。优点：透光率71%，太阳能总阻隔32%，内反光10%，紫外线阻隔99%缺点：性能较弱，价格贵，吸热膜不合适南方威固V70使用磁控溅射技术，单层磁控溅射7层金属，5年质保优点：透光率70%，太阳能总阻隔55%，内反光8%，紫外线阻隔99.9%缺点：容易氧化，半年就会氧化(膜边缘发黑)，需要半年进行一次封边处理，部分内置导航的车型影响GPS信号(锐志，皇冠)。因为溅射的金属有银的成分。银，大家懂吧，戴的银首饰过不久就会发黑的。量子膜/舒热佳钻石70/顶级70使用磁控溅射技术，双层磁控溅射9层金属，10年质保优点：透光率72%，太阳能总阻隔55%，内反光9%，紫外线阻隔99.9%，世界上最厚的3密尔厚度，前档遇冲击安全保护性更好缺点：厚度大导致难施工，如果前档斜度大容易看到胶纹而影响视线，安装后水不容易干，部分内置导航的车型影响GPS信号(锐志，皇冠)。总体来说，各个公司的前档都有一些问题，但是综合下来威固V70和量子膜的钻石70还是综合性能最强的，如果威固能够解决氧化的问题，其无疑是最好的产品。量子膜的钻石70由于厚度大，施工难度也大，而且水不容易干，如果前档玻璃斜度不大，那么效果非常好，如果斜度较大，那么胶纹的问题可能会给你带来一点困扰。如果在北方的兄弟，可以适当考虑一下3M的晶锐，在北方并不是很晒的夏天，晶锐的性能已经足够了。侧后挡怎么选？很多朋友都会问，那看完参数我怎么选膜呢？前档的推荐已经讲过了，现在说侧后档，大家可以根据参数和透光率来选择你喜欢的侧后档，个人建议要在店内做隔热测试体验隔热的性能，然后拿一点膜到侧窗上去看看效果，这样会比较好。广东这边一般车主喜欢用28%或者37%左右透光率的侧档，而广西的车主喜欢用14%和19%的，因为他们要求更隐私的保护。一般来说透光率低的侧后档也意味着隔热性能更好(少部分除外)，毕竟可见光的热量被阻挡了大部分，但是需要注意的是低透光率的产品可能会导致内反光增加而容易看不清楚后视镜。如果你能够接受切掉三角窗的话，那么你可以选择低透光率的产品。拿两款同系列的侧后档举个例子，一个是14%透光率的，一个是37%透光率的，大家看看参数。

2.太阳能总阻隔：请注意是“总阻隔率”而不是“阻隔率”，很多厂家喜欢拿太阳红外线某个波段的阻隔率来说自己性能强，但是刚才说了太阳光热量有49%是自然光，49%是红外线，还有2%是紫外线，而且红外线还有多个波段！2月底广州汽车改装展我看到一个国内厂家宣称自己太阳能总阻隔率达到99%！要知道全世界最顶级的70%透光率的前档太阳能总阻隔也只能做到55%！真的笑掉大牙！如果真的要达到99%，那么前档用一块水泥才能达到！3.内反光率：就是坐在车内看玻璃，看到里面的影子有多深，这个参数越低越好，一般顶级前档产品在8%-9%，侧档如果达到11%以上就会有点不舒服，尤其是内饰有银边的，那就需要切掉三角窗。4.紫外线阻隔率：隔绝紫外线能力，一般都在99%以上，极限的达到99.9%，如果是100%也会不好，毕竟我们还需要UVB来促进维生素D的合成。先讲讲各个公司的最顶级的产品(只讲前档)特点，前档市场售价大都在4800元左右：

使用微复制吸热技术，5年质保。优点：透光好，对红外线全波段阻隔率很强，透光率72%，太阳能总阻隔52%，内反光8%，紫外线阻隔99.9%

缺点：吸热技术，大量热量会积聚在膜和玻璃上再向车内辐射，其实热量最终还是传到车内。这种膜在北方比较合适，在南方使用起来有点够呛。

使用磁控溅射金属技术，单层磁控溅射7层金属，8年质保。优点：透光率73%，太阳能总阻隔55%(龙膜习惯虚标参数，标注58%，实测55%)，内反光8%，紫外线阻隔99%缺点：氧化严重，裁剪下来半个小时不张贴就开始边缘发黑氧化，部分内置导航的车型影响GPS信号(锐志，皇冠)。

使用磁控溅射陶瓷技术，成分为氮化钛陶瓷，8年质保。优点：透光率71%，太阳能总阻隔32%，内反光10%，紫外线阻隔99%缺点：性能较弱，价格贵，吸热膜不合适南方

使用磁控溅射技术，单层磁控溅射7层金属，5年质保优点：透光率70%，太阳能总阻隔55%，内反光8%，紫外线阻隔99.9%缺点：容易氧化，半年就会氧化(膜边缘发黑)，需要半年进行一次封边处理，部分内置导航的车型影响GPS信号(锐志，皇冠)。因为溅射的金属有银的成分。银，大家懂吧，戴的银首饰过不久就会发黑的。

使用磁控溅射技术，双层磁控溅射9层金属，10年质保优点：透光率72%，太阳能总阻隔55%，内反光9%，紫外线阻隔99.9%，世界上最厚的3密尔厚度，前档遇冲击安全保护性更好缺点：厚度大导致难施工，如果前档斜度大容易看到胶纹而影响视线，安装后水不容易干，部分内置导航的车型影响GPS信号(锐志，皇冠)。

总体来说，各个公司的前档都有一些问题，但是综合下来威固V70和量子膜的钻石70还是综合性能最强的，如果威固能够解决氧化的问题，其无疑是最好的产品。量子膜的钻石70由于厚度大，施工难度也大，而且水不容易干，如果前档玻璃斜度不大，那么效果非常好，如果斜度较大，那么胶纹的问题可能会给你带来一点困扰。如果在北方的兄弟，可以适当考虑一下3M的晶锐，在北方并不是很晒的夏天，晶锐的性能已经足够了。

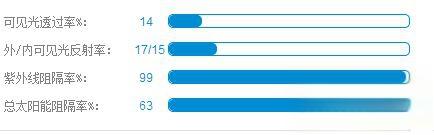

很多朋友都会问，那看完参数我怎么选膜呢？前档的推荐已经讲过了，现在说侧后档，大家可以根据参数和透光率来选择你喜欢的侧后档，个人建议要在店内做隔热测试体验隔热的性能，然后拿一点膜到侧窗上去看看效果，这样会比较好。广东这边一般车主喜欢用28%或者37%左右透光率的侧档，而广西的车主喜欢用14%和19%的，因为他们要求更隐私的保护。一般来说透光率低的侧后档也意味着隔热性能更好(少部分除外)，毕竟可见光的热量被阻挡了大部分，但是需要注意的是低透光率的产品可能会导致内反光增加而容易看不清楚后视镜。如果你能够接受切掉三角窗的话，那么你可以选择低透光率的产品。拿两款同系列的侧后档举个例子，一个是14%透光率的，一个是37%透光率的，大家看看参数。

大家可以看到透光率越低，内外反光就越强，而且隔热性能也有一些差异。对于街上的侧后档技术也分磁控溅射，陶瓷吸热和深层染色的技术，一般来说：侧后档标价7000元的都是和顶级前档一样技术的膜侧后档标价在2500左右的都是磁控溅射金属技术，但是金属层没有7层或者9层那么多，可能只有4层左右，因为技术门槛低，所以价格便宜。侧后档标价在1000左右的一般都是深层染色技术的膜，这种膜我的建议还是别贴了！前档顶级的一般在4800左右，中档的在2000左右，最便宜的在1000左右(不建议贴)，技术和上面侧档类似。我个人推荐：有钱就前后侧挡全部顶级，标价13000左右，讲究性价比就前档顶级4800，侧后档2500左右，全车下来7000左右(我自己就是这个搭配)，实在没钱就前档2000，侧后档1000吧，全车下来3000元，这个也是市面主流的搭配了。总结1.贴膜是为了啥？如果仅仅为了隐私，那么便宜的随便贴！如果为了隔热，那一定要选择顶级的前档，这样才有隔热效果。中档的前档隔热效果非常差，我们自己内部测试过，拿3张价值2000元的前档叠在一起，隔热性能和一张顶级的4800元的前档一样，这也就是说顶级的一张顶中档3张！2.贴膜一定要贴大厂的，不要相信小厂和4S店！那些4S送的膜一般都是国产垃圾，胶含有大量甲醛和挥发性毒素，对人体有害，而且性能很差，甚至影响视线。就算4S送品牌膜，送的也是品牌膜里面最低档的，性能真心不咋地，不如不要送的去外面贴。THEEND感谢奶爸群里做膜的badbill为我们带来的干货分享，以上回答来自他的长文预警：这层膜，真的很重要！汽车隔热膜科普及各品牌横评如果您想了解更多内容，请关注我们的百度账号：@什么值得买汽车小小值，在这里我们将为您提供更多的汽车报价、汽车图片，汽车试驾分享以及汽车资讯。

大家可以看到透光率越低，内外反光就越强，而且隔热性能也有一些差异。对于街上的侧后档技术也分磁控溅射，陶瓷吸热和深层染色的技术，一般来说：侧后档标价7000元的都是和顶级前档一样技术的膜侧后档标价在2500左右的都是磁控溅射金属技术，但是金属层没有7层或者9层那么多，可能只有4层左右，因为技术门槛低，所以价格便宜。侧后档标价在1000左右的一般都是深层染色技术的膜，这种膜我的建议还是别贴了！前档顶级的一般在4800左右，中档的在2000左右，最便宜的在1000左右(不建议贴)，技术和上面侧档类似。我个人推荐：有钱就前后侧挡全部顶级，标价13000左右，讲究性价比就前档顶级4800，侧后档2500左右，全车下来7000左右(我自己就是这个搭配)，实在没钱就前档2000，侧后档1000吧，全车下来3000元，这个也是市面主流的搭配了。

1.贴膜是为了啥？如果仅仅为了隐私，那么便宜的随便贴！如果为了隔热，那一定要选择顶级的前档，这样才有隔热效果。中档的前档隔热效果非常差，我们自己内部测试过，拿3张价值2000元的前档叠在一起，隔热性能和一张顶级的4800元的前档一样，这也就是说顶级的一张顶中档3张！

2.贴膜一定要贴大厂的，不要相信小厂和4S店！那些4S送的膜一般都是国产垃圾，胶含有大量甲醛和挥发性毒素，对人体有害，而且性能很差，甚至影响视线。就算4S送品牌膜，送的也是品牌膜里面最低档的，性能真心不咋地，不如不要送的去外面贴。

THEEND

感谢奶爸群里做膜的badbill为我们带来的干货分享，以上回答来自他的长文预警：这层膜，真的很重要！汽车隔热膜科普及各品牌横评
